江蘇揚州“＃”字形鑄鐵閘門工藝、結構、加工標準

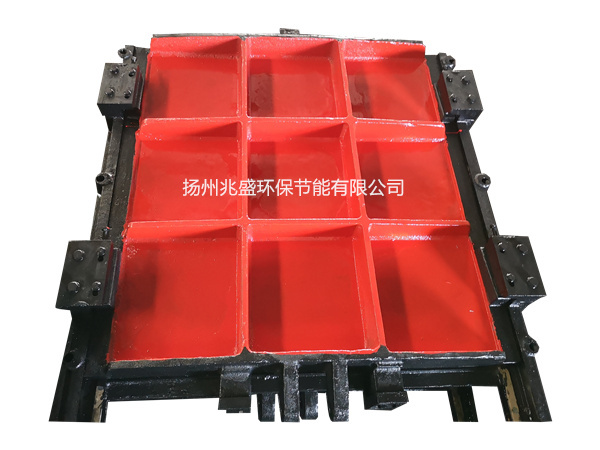

　?、?span style="color: rgb(0, 0, 0); font-size: 16px; text-align: center; text-wrap: wrap;">江蘇揚州鑄鐵閘門門體為整體鑄造的方形平板，并在迎水面自帶“?！弊中蔚募訌?qiáng)筋，加強筋的數量視閘門規格大小而定，門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌，門體上端自帶有吊耳，門體、門框、導軌選用球墨鑄鐵。

　?、崎T框采用優質鑄鐵材料經澆鑄加工，就門框斷面尺寸及結構形式而言，其抗拉、抗壓、抗剪強度的安全系數為5，門框兩側自帶導槽，精加工之后作門體升降的軌道。門框平面經立車精加工并分別加工一道面，以便鑲?cè)肭嚆~密封面。

　　導軌左右對稱布置用螺栓及定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌采用優質鑄鐵材料，在最大工作壓力下其抗拉、抗壓、抗剪強度的安全系數為5，導軌的長度一般為閘門全開啟高度的2/3，閘門密封面，銅合金，楔塊：銅合金 ，緊固件、傳動螺桿選用304不銹鋼

　?、?楔緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。楔緊副兩楔緊面的粗糙度不大于3.2μm，當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位時或已到位而楔塊尚未楔緊時，需調整全部楔塊。

　　⑷ 閘門的密封由側向與底部、頂部四面組成，四周密封采用門框矩形或圓形銅合金密封條緊密貼合門板的結構形式，利用門體關閉時與之接觸達到密封效果，在結構設計上保證整體密封良好。密封條采用銅合金經精密加工，密封條便于安裝和更換。

　　門板和門框的密封面采用軋制或擠壓的銅合金條制成并經精密加工牢固地安裝在經加工的門框及門板的槽中（密封座分別鑲在經機加工的閘框和閘板上，用與密封座相同材料制作的沉頭螺釘緊固，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm），以保證在門框與門板的使用期間保持原位、不變形、不松動。

　　揚州閘門門框和門板上經加工的凹槽在安裝密封條之前涂一層防水粘接劑，以保證水密性。密封工作表面無劃痕、裂紋和氣孔等缺陷。閘門設置有可以調節的楔緊裝置和強制密封裝置，保證閘門關閉時，閘板與閘框的密封面緊密接觸，閘框密封座與閘板密封座間隙小于0.1mm，閘板與閘框?qū)虿坶g隙小于1.6mm。密封座采用銅合金精密加工。

　　⑸ 絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機螺母50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。

　　接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。

　　以上就是江蘇揚州“?！弊中问?biāo)鑄鐵閘門結構性能特點說明
